自清洗过滤机产品介绍-北京罗伦过滤技术集团有限公司

单台处理水量	16-2800m³/h	最大工作压力	0.2-1.6Mpa
过滤器清洁时的压力损失	≤0.018Mpa	最高工作水温	95℃
过滤精度范围	10-3000μm	自清洗所需水量	<1%
自清洗时间	10-60秒	自清洗控制方式	压差、时间及手动
电控方式	交流三相380V/50Hz	控制界面	数显、旋钮、开关、PLC、485
滤网类型	316L编织网	辅机材质	Q235B、304、316

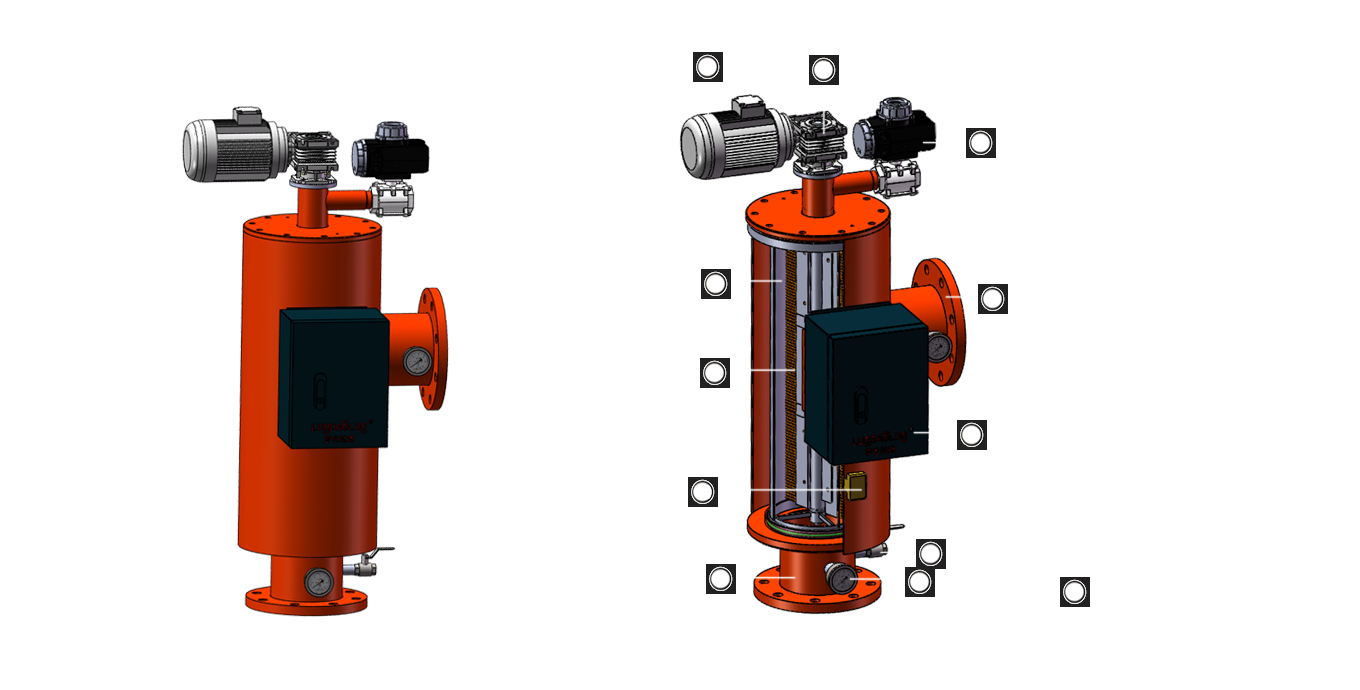

◆ 全自动自清洗过滤器工作原理

待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给排污阀、驱动电机信号，引发下列动作：电动机带动清洗组件旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。设备安装后，根据现场水质由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动清洗组件旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。

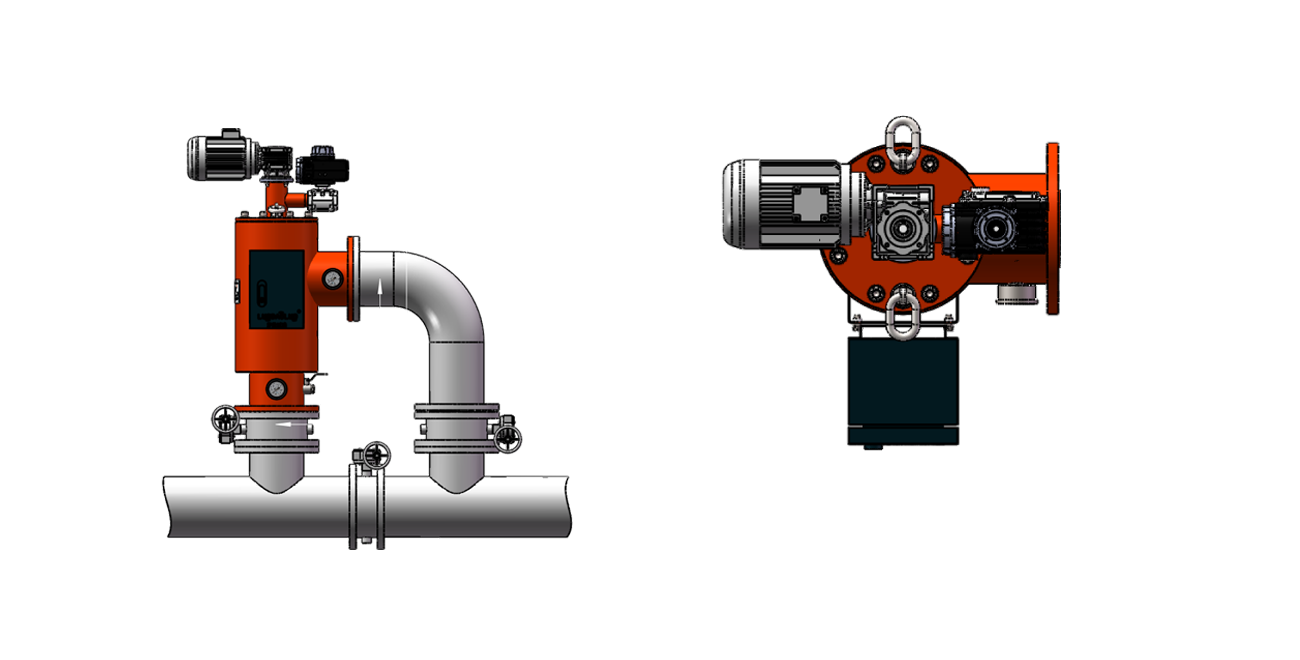

型号	管径（inch）	出入水口（mm）	J（mm）	J1（mm）	J2（mm）	Y（mm）	Y1（mm）	K（mm）	滤网面积（cm²）	处理水量（m³/h）	重量（Kg）
CNAF-JT02	2	50	1005	456	743	580	257	491	1165	16	77
CNAF-JT03	3	80	1005	456	743	580	257	491	1367	45	77
CNAF-JT04	4	100	1005	456	743	580	257	491	2095	65	77
CNAF-JT05	5	125	1005	456	743	580	257	491	2351	105	77
CNAF-JT06	6	150	1260	605	995	617	303	561	3014	150	130
CNAF-JT08	8	200	1260	605	995	617	303	561	4472	265	130
CNAF-JT10	10	250	1823	890	1469	761	393	660	10200	410	290
CNAF-JT12	12	300	1823	890	1469	761	393	660	10200	590	290
CNAF-JT14	14	350	900	1552	1782	1290	1139	500	12000	900	430
CNAF-JT16	16	400	900	1552	1784	1290	1139	500	12000	1200	550
CNAF-JT18	18	450	950	1700	1943	1290	1139	600	15000	1500	680
CNAF-JT20	20	500	950	1700	1943	1290	1139	600	15000	2000	720
CNAF-JT24	24	600	1000	1722	1963	1290	1139	650	18000	2800	915

◆ 全自动自清洗过滤器应用范围

      冶金：连铸水、高压除磷水、净环水、浊环水过滤，冷却水全滤、旁滤，喷嘴保护等
      电力：汽轮机冷却水过滤、灰水回收过滤、降尘喷嘴保护、冷却塔水全滤和旁滤等
     原水：湖水、河水、水库水、井水、雨水、地下水抽取时砂子、藻类、有机物过滤等
      农业：喷灌、滴水灌溉水处理
      其他：建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等
广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理等领域。生活应用水预处理，各种生产工业用水，给水处理预处理，中水处理，废水处理，各种工况循环水过滤等

◆全自动自清洗过滤器简介

全自动自清洗过滤器是一种利用滤网直接拦截水中的杂质，以净化水质及保护系统其他设备正常工作的精密设备，水由进水口进入自清洗过滤器机体，由于智能化（PLC、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。全自动自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求，为客户提供循环水过滤设备。

◆ 全自动自清洗过滤器特点

◆设计结构简单。

◆反清洗时间短，流量，压力损失小。

◆控制系统智能化（PLC、PAC）控制，自动化程度高。

◆设备可与中央控制系统连接。

◆高精度过滤，出水水质稳定。

◆滤网终身使用，无需更换。

◆使用寿命长。

◆可适用于不同原水水质和用水要求。

◆易损件少，无耗材，运行费用低，操作管理简单。

◆自动反清洗不断流。

◆全自动自清洗过滤器选型

◆过滤精度换算

微米	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目数	1500	650	550	400	300	200	150	120	100	80	40	20	10	5
毫米	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8	1.5	3.0

◆如何选择合适的过滤方案

为了达到最佳的过滤效果，同时最大限度地满足用户省水、省电、省人工的要求，请咨询罗伦（LUO DAO LUO）过滤经销商。罗伦（LUO DAO LUO）过滤授权代理商及经销商得到了罗伦（LUO DAO LUO）过滤专家的专业技术培训。他们将凭借其专业知识、丰富的市场经验，以及严谨的科学态度，为您做出最佳选择。

◆过滤器选型的时候，请考虑以下因素

▲处理水量

▲系统的管道压力

▲用户要求的过滤精度

▲过滤杂质中悬浮物浓度

▲过滤介质的有关物理，化学性质

◆特殊用途过滤器

罗伦（LUO DAO LUO）过滤可以根据用户需求设计，生产各种压力范围的过滤器；罗伦（LUO DAO LUO）过滤经过特殊的工艺生产温度高达95^oC以上的过滤器，对需要在寒冷条件下工作的过滤器，罗伦（LUO DAO LUO）过滤将采用特殊的过滤控制系统；针对海水腐蚀性强的特点，罗伦（LUO DAO LUO）过滤选用镍，钛合金等特殊材料，并对过滤器进行特殊的加工处理；罗伦（LUO DAO LUO）过滤可以根据用户具体工况，要求，提供有针对性的解决方案。
